桥接图： (以2台DIR-612为例做桥接)

实验步骤：

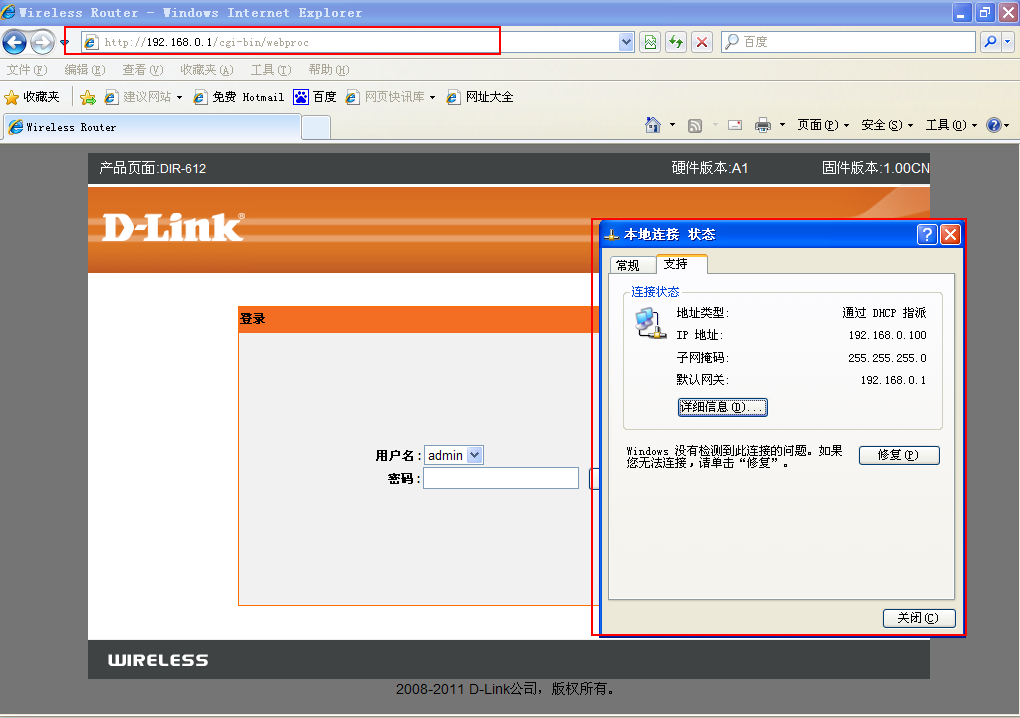

1、登录进入主的DIR-612-A(默认密码为空)，电脑让它自己获取IP，如图：

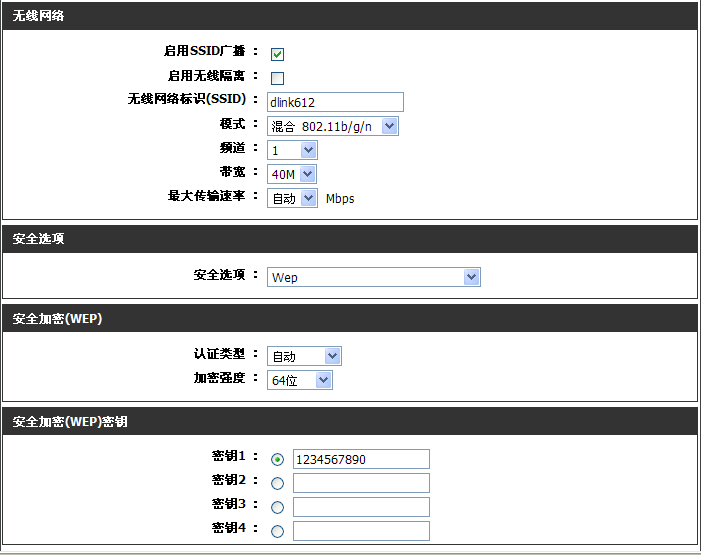

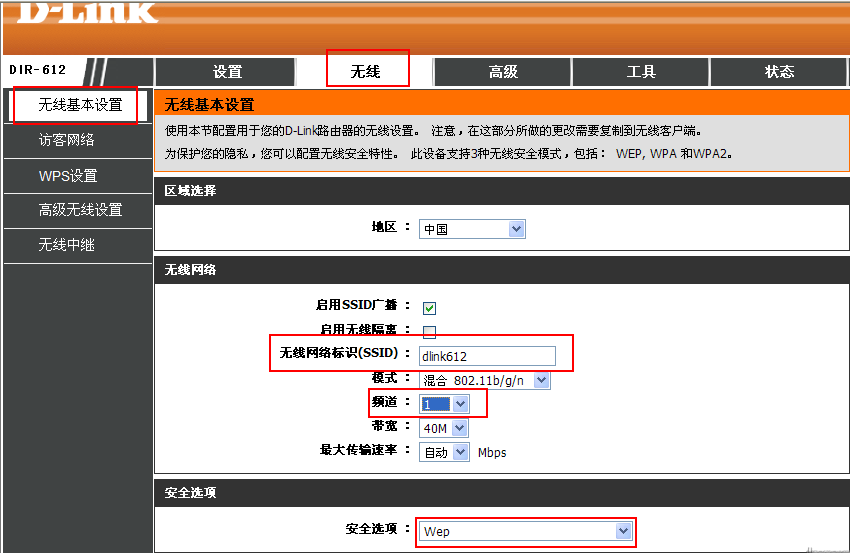

2、设置主的DIR-612-A的无线参数，如图：

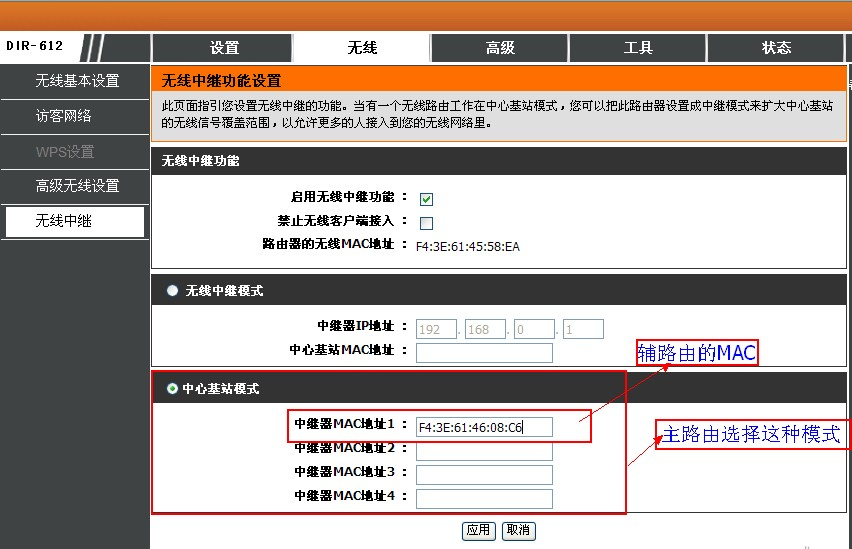

3、设置DIR-612-A的无线中继，如图：

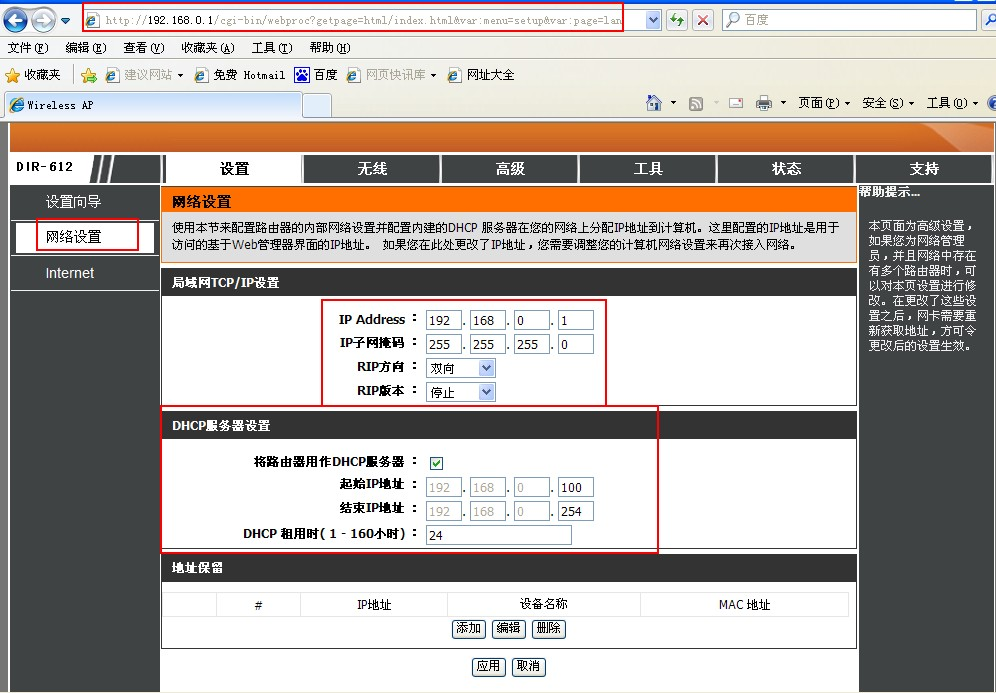

4、主的DIR-612-A做WDS以后，DHCP是默认开启的，如图：

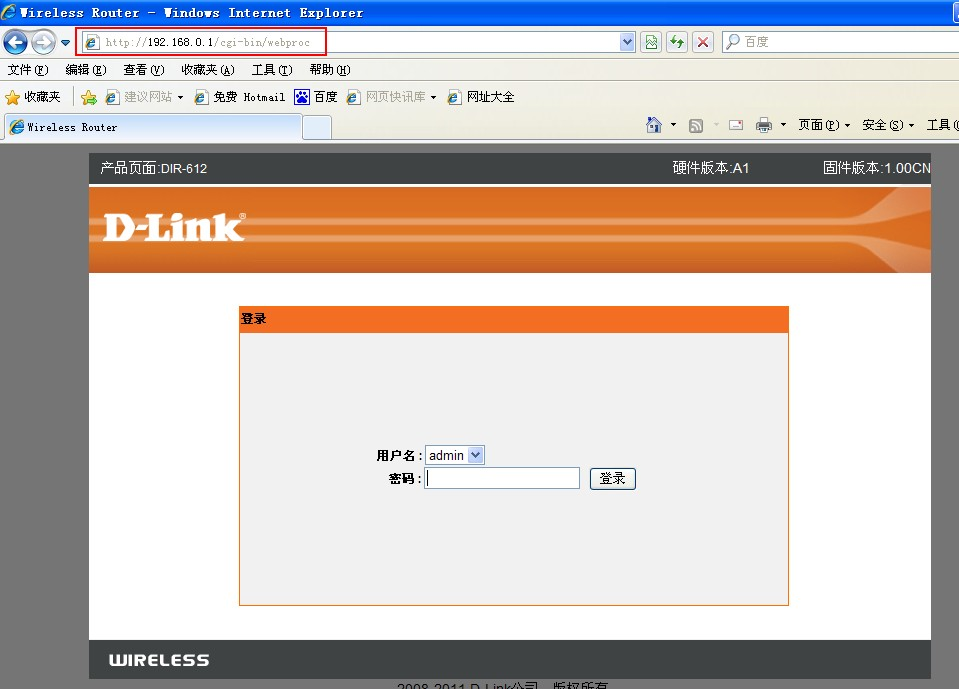

5、登录进入辅的DIR-612-B(默认密码为空)，电脑自动获取IP，如图：

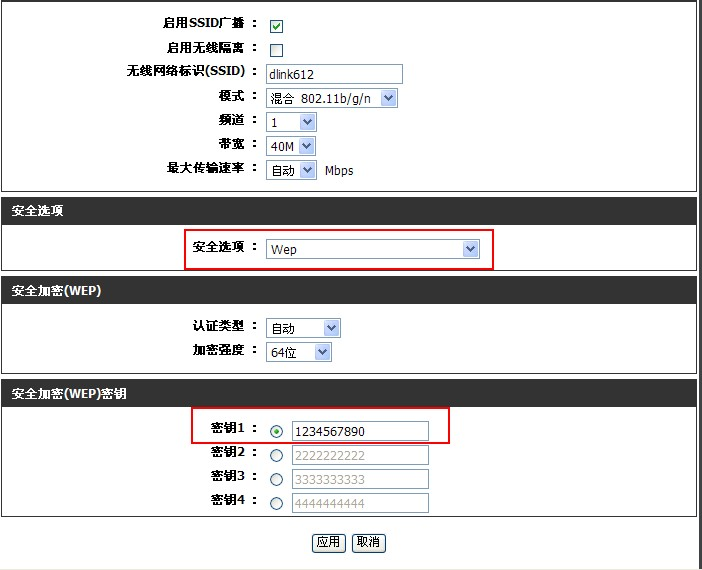

6、设置辅的DIR-612-B的无线参数，如图：

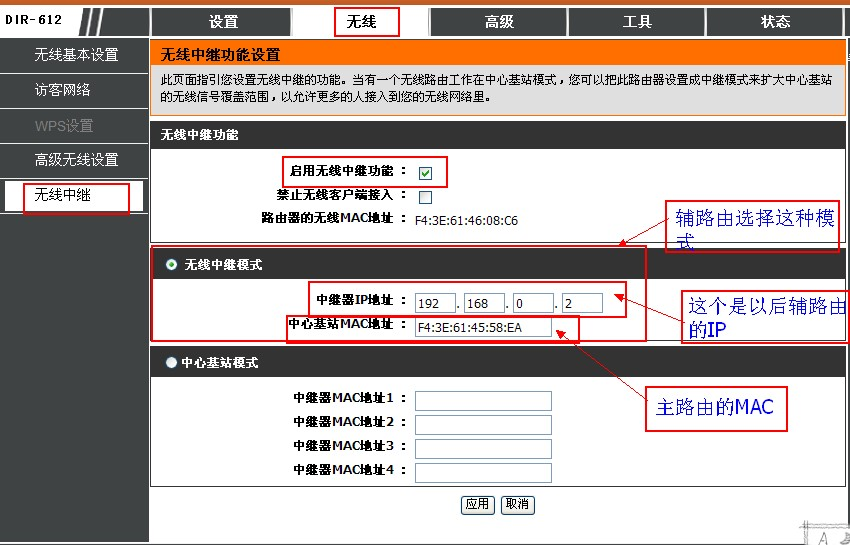

7、设置辅DIR-612-B的无线中继，如图：

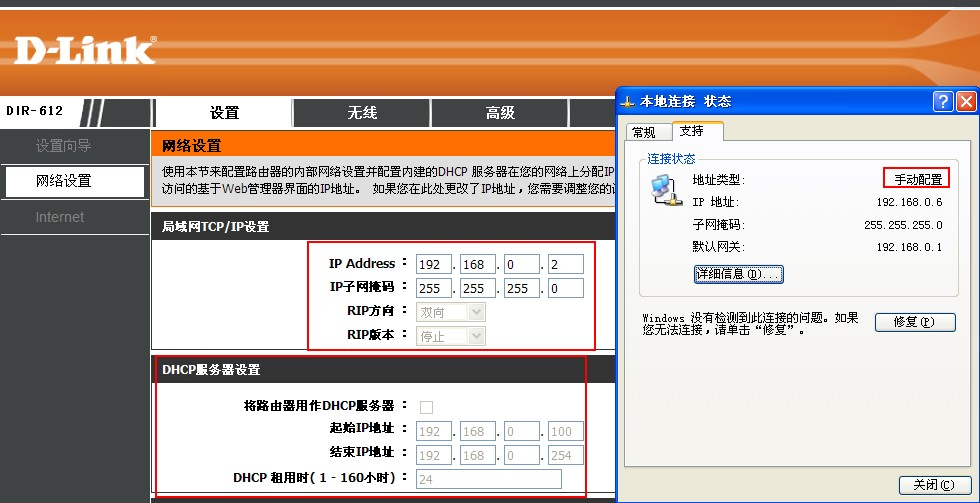

8、辅的DIR-612-B做WDS以后，DHCP是默认关闭的，如图：

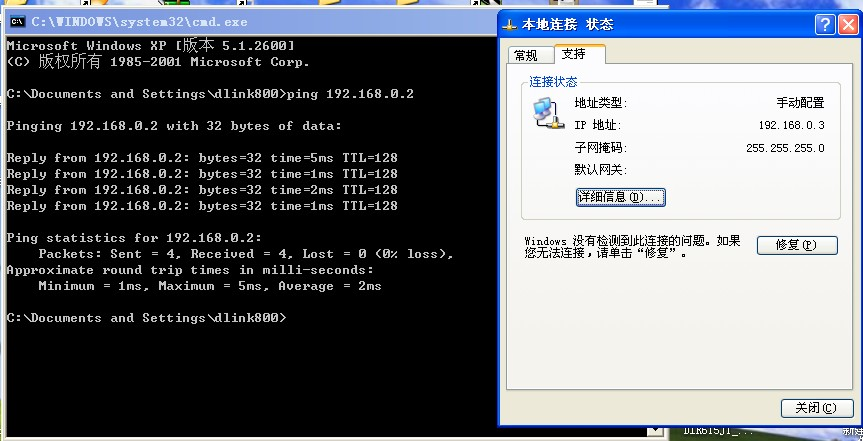

9、在主的DIR-612-A上测试，如图：

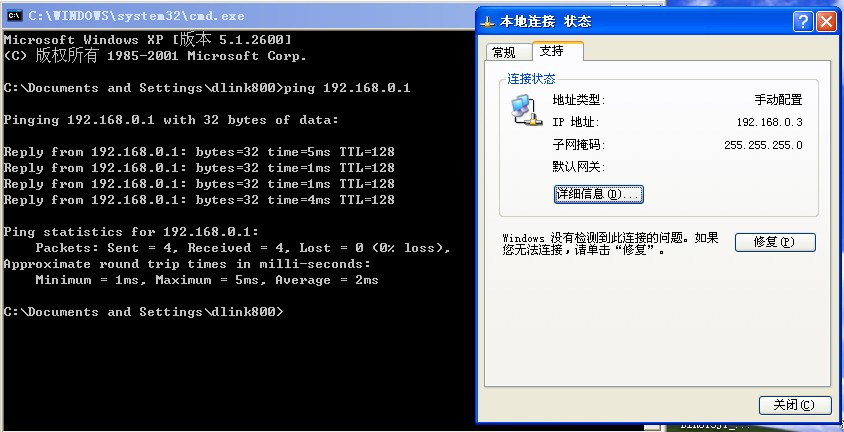

10、在辅的612上测试，如图：

测试结果：

DIR-612-A跟DIR-612-B做WDS，OK的。

注：两个DIR-612做WDS的时候，加密方式只能选择WEP；信道不能选择自动也要在同一频道内。这种桥好处就是无线信号显示名称都是一样，信号不好会自动切换不掉网，坏处是加密方式只能用WEP（容易被破解）。
